Стропильная система — это «скелет» крыши. От её качества зависит, выдержит ли крыша снеговую и ветровую нагрузку, не провиснет ли через 5 лет, не появятся ли трещины в стенах. Стандартный частный дом со стандартной двускатной крышей — это объект, где можно посчитать стропилку самостоятельно. В этой статье — как.
Сразу оговорка: сложные крыши (вальмовые, мансардные, с разноуровневыми объёмами) — только инженерный расчёт. Самостоятельный «на глаз» там приведёт к провисанию через 3–5 лет или хуже. А для двускатной с уклоном 25–45° на пролёт до 10 м — подойдут табличные значения и нижеприведённый расчёт.

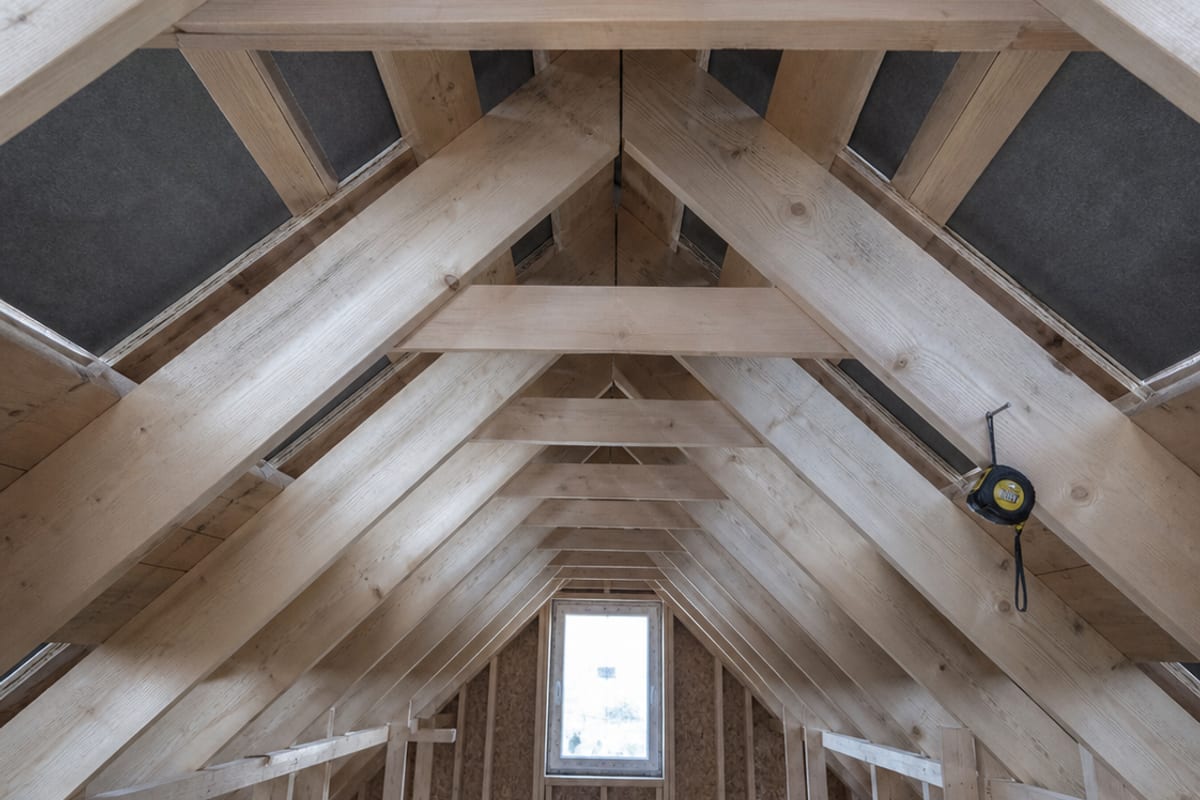

Из чего состоит стропильная система
Базовый набор для двускатной крыши:
- Мауэрлат — горизонтальная балка по периметру стен. На неё опираются стропильные ноги. Сечение 100×150 или 150×150 мм для большинства случаев. Крепится к стене анкерными шпильками.
- Стропильные ноги (стропила) — главные несущие элементы. Идут от мауэрлата к коньку под углом ската. Сечение зависит от пролёта и шага: чаще всего 50×150, 50×200, 75×200 мм.
- Конёк (коньковый прогон) — горизонтальная балка по верху, к которой крепятся противоположные стропила. Сечение от 100×150 до 150×200 мм.
- Прогоны (промежуточные) — дополнительные горизонтальные балки между мауэрлатом и коньком, нужны при пролётах больше 4 м для уменьшения сечения стропил.
- Стойки — вертикальные опоры под прогоны и конёк. Сечение от 100×100 до 150×150 мм.
- Подкосы — наклонные элементы между стропилами и стойками. Передают нагрузку с ноги на стойку.
- Ригели (затяжки) — горизонтальные перекладины между парой стропил, забирают распирающую нагрузку.
- Кобылки — продолжение стропил для свеса карниза, если основная нога коротка.
Расчёт сечения стропил: 4 параметра
Сечение зависит от четырёх вещей:
- Пролёт — расстояние между опорами стропилы. Это либо от мауэрлата до конька, либо от мауэрлата до промежуточного прогона.
- Шаг — расстояние между соседними стропилами. Стандарт — 600–1200 мм. Для тяжёлой кровли (керамика, цементная) — 600–800 мм. Для лёгкой (металл, мягкая) — до 1200.
- Снеговая нагрузка района. МО, Тверь, Тула — зона III, 240 кг/кв.м. СПб, Ярославль — зона IV, 320. Архангельск, Котлас — зона V, 400. По карте СНиП 2.01.07-85*.
- Угол ската. Чем круче — тем меньше снега удерживается, расчётная нагрузка меньше. При уклоне 60°+ снеговая нагрузка по СНиП обнуляется.
Таблица сечений для разных пролётов
Сечения для двускатной крыши, шаг 600 мм, угол 30°, кровля стандартная (металлочерепица + утеплитель + плёнки), снеговая зона III (МО). Сосна второго сорта, влажность 18 %.
Стропила: пролёт vs сечение
| Пролёт | Сечение | Особенности |
|---|---|---|
| до 3 м | 50×150 мм | Без подкосов, ригель необязателен |
| 3–4 м | 50×200 мм | Без подкосов, ригель желателен |
| 4–5 м | 75×200 мм или 50×250 | Подкосы или промежуточный прогон |
| 5–6 м | 75×250 или 100×250 мм | Обязательно прогон + подкосы |
| 6–8 м | 100×250 мм | Прогон + подкосы + усиленные стойки |
| 8–10 м | LVL-балка или клееный брус | Только инженерный расчёт |
| больше 10 м | ферма | Готовая стропильная ферма по проекту |
Если шаг увеличить до 800 мм — сечение из таблицы умножайте на 1.15. Если до 1000 мм — на 1.3. Если до 1200 мм — на 1.5. Например, при пролёте 4 м и шаге 1000 мм нужно 75×250 вместо 50×200.
Для снеговой зоны IV (СПб) сечения умножайте на 1.15, для зоны V (север) — на 1.3.
Шаг стропил: расчёт
Как определить шаг стропил
-
Тип кровельного покрытия
Лёгкие (профнастил, металлочерепица, мягкая) — 800–1200 мм. Средние (фальц, керамика стандарт) — 600–900 мм. Тяжёлые (натуральная керамика премиум, цементная черепица) — 500–700 мм. -
Толщина утеплителя
Подгоняйте шаг под ширину плит утеплителя. Стандартные плиты минваты — 600 или 1200 мм. Если стропилы в шаге 580 (учитывая толщину досок) — плита 600 мм встаёт «в распор» идеально, без щелей. -
Длина пролёта
При коротких пролётах до 3 м — можно ставить шаг 1000–1200 мм без потери прочности. При длинных (5+ м) — уменьшайте до 600 мм. -
Окна в кровле
Если планируются мансардные окна — шаг подбирайте кратно ширине окна. Например, окно 78 см — шаг 800 мм между крайними стропилами окна. -
Готовый расчёт
Длину фронтона делите на желаемый шаг — получаете количество стропил. Часто корректируете в большую сторону, чтобы плиты утеплителя ложились без подрезки.
Какое дерево выбрать
На 90 % частных домов в России стропилка делается из сосны или ели. Реже — из лиственницы (дороже, но долговечнее) или клееного бруса (для длинных пролётов).
- Сосна — оптимум по «цена/прочность». Прочнее ели на 15 %, дороже на 5–8 %. Это «default» для МО.
- Ель — дешевле сосны, легче. Для лёгких кровель и коротких пролётов — нормально. На ответственных узлах сосна предпочтительнее.
- Лиственница — дороже сосны в 2–3 раза. Прочнее на 25 %, естественно устойчива к грибку и жукам, не требует пропитки антисептиком (хотя огнезащита всё равно нужна). Применяется для бань, вылетов карнизов, мауэрлата.
- LVL-балка — клеёные тонкие пластины из шпона. Прочнее обычной сосны в 2 раза, не «крутит» при сушке. Подходит для длинных пролётов (8+ м), мауэрлата большого периметра. Дорогая (от 65 тыс. Руб./куб против 18 у сосны).
- Клееный брус — тоже для пролётов 8+ м или больших нагрузок. Прочнее сосны на 30–40 %, не «ведёт» при влажности. От 55 тыс. Руб./куб.
Влажность пиломатериала — важнейший параметр. Для несущих конструкций — только сухой брус 18–20 %. Естественной (атмосферной) сушки или камерной. Сырой (40 %+) при сушке «играет»: трещины, кручение, изменение размеров на 5–8 %. После 1–2 лет в конструкции у сырых стропил появляются трещины, гвозди ослабляются.
Защита от гниения и жуков
Незащищённое дерево в кровельной зоне служит 8–15 лет, потом начинает гнить (особенно на стыках с каменной стеной — там собирается конденсат). Защита — это:
- Антисептик. Жидкая пропитка проникающего типа (например, Сенеж Огнебио, Pinotex Impra). 2 слоя кистью или окунанием. Срок защиты — 5–8 лет, после нужно повторно обработать.
- Огнезащита. Иногда совмещается с антисептиком (комбинированные пропитки). Группа Г1 после обработки — уже трудно горючий материал. Часто требуется по нормам пожарной безопасности.
- Гидроизоляция стыков с каменной стеной. Между мауэрлатом и кладкой обязательно 2 слоя рубероида или Технониколь Унифлекс. Вода с кладки не пойдёт в дерево.
- Вентиляция подкровельного пространства. Сухое дерево не гниёт. Если вентиляция нормальная (контробрешётка + аэроэлемент конька + софиты на карнизе) — стропилка живёт 50+ лет.
- Капельники и водосточная система. Не даём воде стекать на стропила и карниз. Нормальный водосток — продлевает жизнь стропилки на 15–25 %.
Можно ли использовать металлический профиль
Да, бывает. Стальные термопрофили (ЛСТК — лёгкие стальные тонкостенные конструкции) или швеллеры. Применяется в двух случаях:
- Длинные пролёты (10+ м), где деревянная балка слишком тяжёлая или нужны экстремальные сечения.
- Промышленное и коммерческое строительство — склады, ангары, спортсооружения.
В частном секторе металл редок. Минусы: «холодный мостик» (нужен утеплитель сверху), сложный монтаж (сварка), дороже в 2–3 раза, требует защиты от коррозии. Если строите дачу или коттедж — почти всегда дерево.
Когда нужен инженер
Самостоятельный расчёт по таблицам подходит для типовых ситуаций. Инженер обязателен в 5 случаях:
- Сложная геометрия крыши — вальмовая, шатровая, мансардная, многоскатная. Тут нет таблиц, только расчёт нагрузок.
- Пролёт больше 8 м — табличные значения уже не работают. Нужен LVL или клееный брус, а значит — инженерный расчёт.
- Тяжёлая кровля — натуральная керамика, цементно-песчаная, сланец. Вес 45–80 кг/кв.м меняет требования к стропилке.
- Регион с экстремальными нагрузками — Норильск (снег 560 кг/кв.м), горные районы, прибрежные с ветром 30+ м/с.
- Мансарда с большой нагрузкой — камин, тяжёлая мебель, аквариум на потолке. Нужен расчёт перекрытий вместе со стропилкой.
Стоимость инженерного расчёта стропилки для частного дома — 25–60 тыс. Руб. В МО (зависит от сложности и квалификации инженера). Это инвестиция, которая часто окупается на экономии материала: грамотный расчёт может уменьшить сечение или шаг, давая 15–25 % экономии на пиломатериале.
Цены на стропильные работы
Стропилка и сопутствующее
| Услуга | Ед. | Цена |
|---|---|---|
| Монтаж стропильной системы | кв. М | от 360 руб. |
| Монтаж мауэрлата | пог. М | от 415 руб. |
| Шаговая обрешётка | кв. М | от 65 руб. |
| Сплошная обрешётка из ОСП-3 / фанеры | кв. М | от 85 руб. |
| Контробрешётка | кв. М | от 35 руб. |
| Антисептик и огне-биозащита пиломатериалов | куб. М | от 920 руб. |
Сам пиломатериал: сосна сухая 50×200 для стропил — 18–22 тыс. Руб./куб. Сосна 100×150 для мауэрлата — 19–23. ОСП-3 9 мм для сплошной обрешётки — 1100–1400 руб./лист (2440×1220 мм). Антисептик Сенеж Огнебио 10 кг — 4500–5500 руб., расход около 350 г/кв.м (на 100 кв.м кровли расходуется 35 кг = 8 тыс. Руб. На материал).
Итого для двускатной крыши 100 кв.м проекции (площадь скатов 116 кв.м при угле 30°): пиломатериал 75–95 тыс. + крепёж 8–12 тыс. + антисептик 8 тыс. + работа 75–95 тыс. = 166–210 тыс. Руб. только на стропилку с обрешёткой. На вальмовой — +25 % (накосные стропила).
Самая частая жалоба заказчиков через 3–5 лет — «провисла стропилка». В 90 % случаев — это сырой пиломатериал был при монтаже. Сухнет, скручивается, стропилы «играют», утеплитель оседает. Лекарство простое — требуйте у подрядчика паспорт на пиломатериал с указанием влажности 18–20 %.
Расчёт пиломатериала по проекту
После того как определились с сечением и шагом стропил — нужно посчитать общий объём пиломатериала. Это нужно и для сметы, и для закупки. Считаем по этой методике:
Алгоритм расчёта
-
Шаг 1. Считаем длину стропил
Длина одной стропильной ноги = (длина пролёта по горизонтали) ÷ cos(угол ската) + длина свеса (обычно 30–50 см). Например, пролёт 5 м, угол 30°, свес 40 см: длина = 5÷0.866 + 0.4 = 6.18 м. Округляем до ближайшей стандартной длины (6 м или 6.5 м). Так как пиломатериал продаётся длиной 4, 6, 8 м — берём 6.5 м. -
Шаг 2. Количество стропил
Длина фронтона ÷ шаг + 1 (на крайние). Например, фронтон 12 м, шаг 600 мм: 12÷0.6 + 1 = 21 нога с каждой стороны. На двускатной = 42 ноги. -
Шаг 3. Объём стропил
42 ноги × 6.5 м длины × 0.05 м (50 мм толщина) × 0.2 м (200 мм высота) = 2.73 куб.м. Покупайте с запасом 10 % на брак и подрезку: ~3 куб.м. -
Шаг 4. Мауэрлат, конёк, прогоны
Периметр стен (длина+ширина)×2 = общая длина мауэрлата. Конёк = длина дома + 30 см с каждой стороны на вылет. Прогоны (если нужны) = 2 параллельных балки длиной как фронтон. Сечения соответствуют таблицам. -
Шаг 5. Итог по объёму
Для среднего дома 10×12 м с двускатной 30°: стропилы 3.0 куб + мауэрлат 0.6 куб + конёк 0.4 куб + прогоны 0.5 куб + стойки/подкосы 0.3 куб + кобылки 0.2 куб = ~5 куб.м пиломатериала. По цене 19 тыс. Руб./куб = 95 тыс. На материал.
Готовые таблицы сечений по снеговым зонам
Таблицы выше были для зоны III (МО). Для других регионов России — скорректированные значения. Подбираем по вашему городу:
Снеговая нагрузка по карте СНиП 2.01.07-85*
| Зона | Регион | Снеговая нагрузка |
|---|---|---|
| I | Сочи, Краснодар | 80 кг/кв.м |
| II | Ростов, Воронеж | 120 кг/кв.м |
| III | МО, Тверь, Тула, Калуга | 180 кг/кв.м |
| IV | СПб, Ярославль, Иваново | 240 кг/кв.м |
| V | Архангельск, Котлас | 320 кг/кв.м |
| VI | Воркута, Норильск | 400 кг/кв.м |
| VII | высокогорье, Камчатка | 480 кг/кв.м |
| VIII | экстремальные регионы | 560+ кг/кв.м |
Поправочные коэффициенты к сечению из основной таблицы: зона I — 0.7, II — 0.85, III — 1.0, IV — 1.15, V — 1.3, VI — 1.5, VII — 1.7, VIII — инженерный расчёт обязателен.
Например, для Архангельска (зона V) при пролёте 4 м и шаге 600 мм нужно сечение 75×200×1.3 = 75×260, что в стандарте округляется до 75×250 или 100×250. Для Сочи (зона I) при том же пролёте — достаточно 50×150×0.7 ≈ 50×100 (но это уже минимальное конструктивное сечение, ниже не опускайтесь).
Крепёж: какие гвозди, скобы, шпильки
Крепёж — это последние 2–3 % сметы, но на нём чаще всего экономят, и это плохо. Деревянная стропилка живёт долго только если все соединения собраны правильно.
- Гвозди ершёные 4×120 или 5×150 — основной крепёж стропил к мауэрлату и коньку. По 2 гвоздя в каждый узел крестом.
- Скобы строительные 8 мм длиной 200–300 мм — дополнительная фиксация мест где деталь работает на разрыв (стропила к мауэрлату, ригели).
- Анкерные шпильки 12–16 мм с шайбой и гайкой — для крепления мауэрлата к кладке. Шаг 800–1500 мм. В газобетон шпилька с химическим анкером (Hilti HIT, ESAP).
- Уголки и кронштейны оцинкованные толщиной 2–2.5 мм — для скрытых соединений. Брендовые (например, Sevtek, BAZ) — надёжнее самодельных.
- Перфорированные пластины — для соединений «в полдерева» или с накладками. Не экономьте на толщине — 2 мм минимум.
- Проволока вязальная — дополнительная страховка стропил от урагана. Стропилу обвязывают проволокой через анкер в стене. Для регионов с ветром 25+ м/с обязательно.
Типичные ошибки при монтаже
- Сырой пиломатериал. Влажность 30+ % — гарантированные трещины и провисание через 1–2 года. Только сухой 18–20 %, проверка влагомером.
- Неправильное опирание мауэрлата. На кирпич/газобетон без подкладки рубероида или Унифлекса — гниение через 5–8 лет. Только с двойной гидроизоляцией.
- Стропила «вразбежку». На двускатной крыше две противоположные ноги должны точно сходиться к коньку, на одной вертикальной плоскости. Если разные стропилы — смещение, узлы работают неправильно.
- Шаг крепежа меньше нормы. 2 гвоздя в узел крест-накрест — минимум. 1 гвоздь — это «времянка», через 3–5 лет пойдут разрывы.
- Длинные пролёты без подкосов. Стропила «играют» в вертикальной плоскости. Решение — подкос 50×150 от стропилы к стойке через каждые 1.5 м длины пролёта.
Стропилы для бани и хозпостроек
Часто к нам приходят с вопросом: «Я строю баню 4×6 м, нужна ли инженерная стропилка?». Нет, не нужна. Для пролётов до 4 м, лёгкой кровли и холодного чердака подходит «лёгкая» стропилка:
- Сечение 40×150 или 50×150 при шаге 800–1000 мм
- Без промежуточных прогонов и подкосов
- Можно из ели (она дешевле сосны)
- Антисептик однократно
- Без контробрешётки если кровля паропроницаемая (мягкая, керамика)
Стоимость стропилки на баню 4×6 м (24 кв.м проекции, ~28 кв.м по скату при 30°) — 18–28 тыс. Руб. Под ключ с материалом и работой.
Когда переделать существующую стропилку
Если в старом доме стропилы провисли, появились трещины или дерево «играет» — это сигнал к ремонту. Чаще всего достаточно усиления, без полного демонтажа:
- Усиление накладкой. К провисшей стропиле приклеивают и прибивают такую же доску с противоположной стороны или сверху. Это удваивает несущую способность. Самый дешёвый и распространённый ремонт.
- Установка дополнительных подкосов — если стропилы крепкие, но «играют» в вертикальной плоскости. Подкос 50×150 от стропилы к стойке.
- Установка ригелей. Если стропилы расходятся — ставим горизонтальную перекладину (ригель) между парой стропил, она забирает распирающую нагрузку.
- Усиление мауэрлата. Если мауэрлат сгнил локально — меняем повреждённый отрезок (вырезаем 50–80 см, вставляем новый, обвязываем накладками).
- Полная замена. Если ствол стропил поражён грибком/жуком на 30+ % — только замена. Усиление не поможет, гниль распространится.
Цены на ремонт стропилки: усиление накладкой — 800–1200 руб./пог.м. Дополнительные подкосы — 1500–2200 руб./шт. Замена участка мауэрлата — 2500–4000 руб./пог.м. Полная замена стропилки 100 кв.м — 220–280 тыс. Руб.
Особенности именно двускатной: чем расчёт отличается от вальмовой
Стропилка двускатной крыши и вальмовой — это разные расчётные модели. Не «одно и то же только без накосных стропил». Различий три, и каждое влияет на сечение и шаг.
Различие 1: распределение узловых нагрузок. На двускатной нагрузка передаётся симметрично от конька к мауэрлату через стропильные ноги — это простая задача из курса сопромата. Каждая стропильная нога считается как балка с двумя опорами (мауэрлат и коньковый прогон или конёк). На вальмовой добавляются накосные стропила, на них приходит угловая нагрузка от двух смежных скатов — расчёт идёт через эпюры моментов с учётом плеча и диагональной составляющей. Поэтому таблицы для двускатной короче и понятнее, а для вальмовой — сложнее и часто требуют инженера.
Различие 2: роль конькового узла. На двускатной конёк — это либо коньковый прогон (балка по всей длине, в неё врезаются стропила — это «висячая» схема), либо коньковая упорная балка с затяжками между парных стропил («наслонная» с коньком). От выбора схемы зависят пролёты и сечения. На вальмовой коньковая часть короче, но несёт большую сосредоточенную нагрузку от накосных стропил.
Различие 3: фронтоны как несущая часть. На двускатной фронтоны (вертикальные стены по торцам) часто служат опорой для коньковой балки или сами выступают как несущая стенка. Это позволяет уменьшить сечение прогонов или вообще обойтись без них. На вальмовой фронтонов нет — вся нагрузка через конструкцию накосных и центральных стропил передаётся на мауэрлат.
Практический вывод: для двускатной крыши бытового масштаба (пролёт до 9 м, угол 25–45°) расчёт делается по табличным значениям из СП 64.13330.2017 «Деревянные конструкции» и СНиП II-25-80. Это занимает 30–40 минут опытного прораба и не требует инженера-расчётчика. Для вальмовой такого же дома — инженер обязателен.
Висячие или наслонные стропила: что выбрать для двускатной
Висячие vs наслонные стропила для двускатной крыши
| Параметр | Висячие | Наслонные |
|---|---|---|
| Пролёт между мауэрлатами | до 14 м без промежуточной опоры | до 8 м с одной опорой, до 12 м с двумя |
| Опора по центру дома | не нужна (нет внутренней стены) | обязательна (несущая стена или колонна) |
| Сечение стропил для пролёта 7 м | 100×200 мм с затяжкой | 50×175 мм при шаге 600 |
| Затяжка обязательна | да (ригель или нижняя) | только при пролёте >5 м |
| Стропила работают на | сжатие + изгиб, распор передаётся на затяжку | изгиб (распора нет) |
| Сложность монтажа | выше (узел затяжки) | ниже |
| Цена работ за пог.м | от 580 руб. | от 420 руб. |
| Подходит для дома | одноэтажный без внутренних стен, мансардный | двухэтажный с центральной несущей стеной |
| Высота свободного объёма мансарды | выше (нет промежуточной балки) | ниже (промежуточная стена) |
| Когда выбираем мы | пролёт >9 м, открытая мансарда без перегородок | стандартный двухэтажный дом 8–10 м |
На 90 % двускатных крыш частных домов в МО используются наслонные стропила — проще, дешевле, при наличии центральной несущей стены работает идеально. Висячие нужны когда мансарда должна быть «открытой» по всему пролёту без внутренних стен (часто для домов в стиле барн-хаус или открытой студии). При висячей схеме затяжка часто становится дизайн-элементом — деревянная балка под потолком, на неё подвешивают свет.
Расчёт сечения затяжки в висячих стропилах
Затяжка в висячих стропилах работает на растяжение — она «связывает» концы стропил, не давая им «разъехаться» под нагрузкой. Расчёт сечения важен: недостаточная затяжка — и стены поедут наружу под весом крыши со снегом.
Распорное усилие на затяжку рассчитывается как H = (q × L²) / (8 × f), где q — погонная нагрузка на стропилку (кг/пог.м), L — пролёт (м), f — стрела подъёма ферма (расстояние от затяжки до конька, в м). Для двускатной 9-метрового пролёта, угол 35°, нагрузка 280 кг/пог.м (МО, утеплённая мансардная) — стрела f = 3.15 м, распор Н = (280 × 81) / (8 × 3.15) = 900 кг.
Это нагрузка на один узел затяжка-стропило. Сечение затяжки выбираем по допустимому напряжению на растяжение: для сосны 1 сорта это 70 кгс/кв.см. Площадь сечения А = 900 / 70 = 12.85 кв.см. Это даже меньше чем доска 50×100 (50 кв.см), но надо учесть ослабление сечения врубками в узлах — коэффициент 0.6, итого минимум А_расч = 12.85 / 0.6 = 21.4 кв.см.
На практике затяжки делаются доской 50×150 или 50×200 в два пакета на шпильках M14 — это с запасом 3-кратным. Запас нужен потому, что затяжка работает не только на растяжение, но и на собственный вес и иногда служит элементом потолочной обвязки. Расчёты показывают, что затяжка из двух 50×200 на 9-метровом пролёте даёт коэффициент запаса 3.2 — это нормальный профессиональный запас. На один пакет 50×150 запас уже 2.1 — тоже нормально для типового МО-дома.

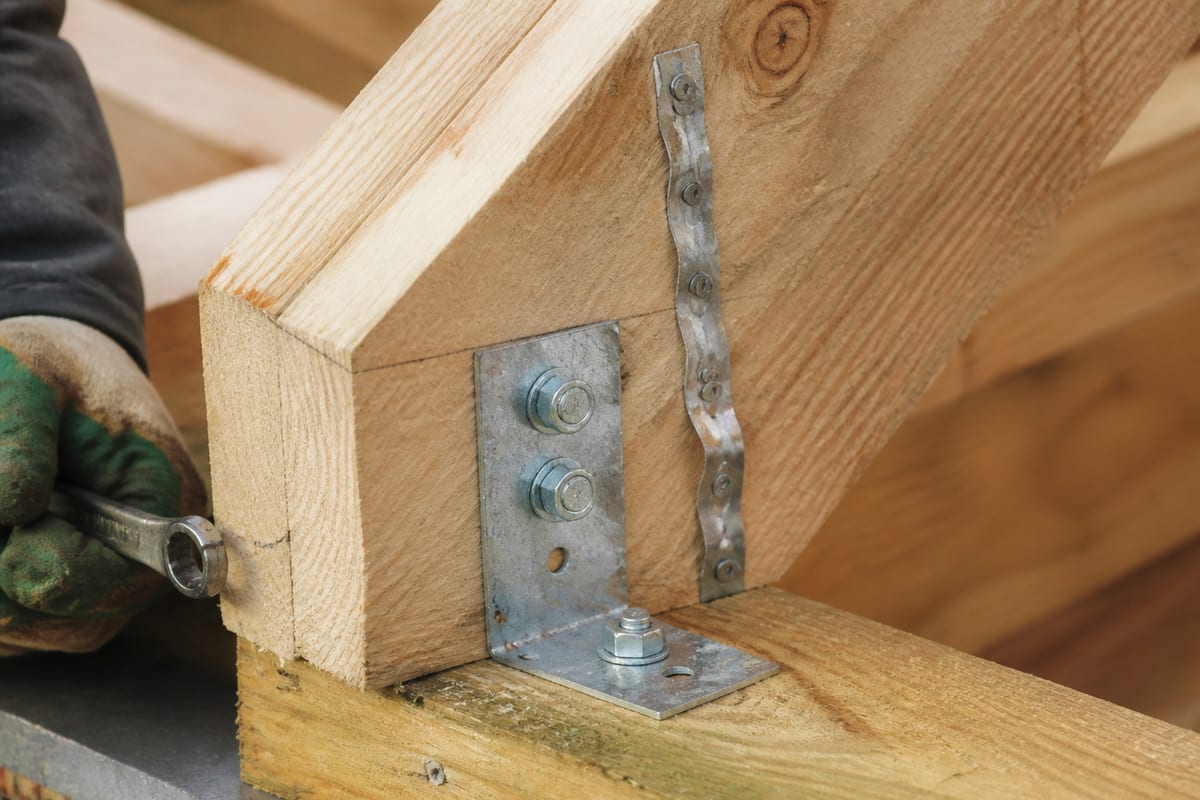

Узлы соединения: конёк и мауэрлат двускатной
Каждый узел деревянной стропилки — это работа на долгие десятилетия. Если узлы сделаны на «авось» — стропилка может прослужить 5–8 лет, потом начнёт «играть» от циклических нагрузок. Правильно собранные узлы — минимум 50 лет без переделки.
- Узел «стропило — мауэрлат». Стропильная нога опирается на мауэрлат через врубку «зуб» глубиной 1/4–1/3 высоты стропилы (для 50×200 — врубка 50–65 мм). Сверху — скоба строительная Ø 6 мм длиной 200 мм с двух сторон узла. Дополнительно — стяжной болт M12 в узел через мауэрлат. Расчётное усилие узла на опрокидывание — 1100 кгс.
- Узел «стропило — коньковый прогон». Стропилы попарно сходятся на коньковом прогоне или коньковой упорной балке. Соединение — врубкой «в полдерева» + два стяжных гвоздя 100 мм + металлическая накладка «уголок» 60×60×3 мм с каждой стороны (4 шурупа 60 мм).
- Узел «затяжка — стропило» (для висячих). Затяжка соединяется со стропилом «на ласточкин хвост» или с помощью металлической пластины-уголка с шпилькой M14, проходящей через оба элемента. Усилие на вырыв — минимум 1500 кгс.
- Узел «стойка — коньковый прогон». Стойка (вертикальная опора) соединяется с прогоном через врубку «шип-гнездо» (шип 50×50 мм, глубина 60 мм) + стальная накладка U-образная сверху, фиксируется болтами M12.
- Узел «стойка — потолочная балка». Аналогично, через врубку или металлическую опору-башмак (LSP-100 или аналог), 4 шурупа Ø 6 мм длиной 100 мм. Этот узел работает на сжатие — подпорная конструкция, держит коньковую часть.
- Узел «стропило — подкос». Подкосы — наклонные элементы, которые передают часть нагрузки от стропилы на стойку или внутреннюю стену. Соединение — врубка «в полдерева» + два гвоздя или шпилька M10.
Кейс: двускатная стропилка 100 кв.м в Подольске
Объект в Люберцах, дом 120 кв.м с двускатной крышей и стропилкой 50×150. Дом газобетонный, 10×9.5 м, мансарда жилая по всему второму этажу. Угол скатов 38°, проекция крыши 95 кв.м, площадь скатов 121 кв.м. Покрытие — металлочерепица «Монтеррей» 0.5 мм цвет RAL 8017, утеплитель ROCKWOOL «Лайт Баттс СКАНДИК» 200 мм + 50 мм перекрёстный.
Расчёт стропилки. Нагрузка: снег для МО зона III = 180 кгс/кв.м, ветер = 38 кгс/кв.м, собственный вес «пирога» = 65 кгс/кв.м, эксплуатационная (1 человек на ремонт) = 50 кгс/кв.м. Суммарная нормативная = 333 кгс/кв.м, расчётная (с коэффициентами надёжности) = 460 кгс/кв.м.
Пролёт каждой стропилы — 5.1 м (по скату). Это «средний» пролёт — по табличным данным из СП 64.13330 для сосны 1 сорта, шага 600 мм, такой пролёт перекрывается стропилом 50×150 с запасом 1.4. Использовали именно его, шаг 600 мм (под стандартные плиты минваты).
Конёк — коньковый прогон 100×200 на сосне 1 сорта, опирается на два фронтона + центральную стойку 100×150 на коньковую балку перекрытия. Затяжек нет (схема наслонная). Подкосы — по 1 на каждую стропилу, передают нагрузку от середины стропилы на стойку. Сечение подкосов — 50×100, угол около 60°.
Объём пиломатериала: стропила (24 шт. По 5.4 м, 50×150) = 0.97 куб; коньковый прогон + центр. Стойка + подкосы = 0.62 куб; мауэрлат (40 пог.м, 100×150) = 0.6 куб; обрешётка под металлочерепицу (доска 25×100, шаг 350) = 1.42 куб; контр-обрешётка (50×50) = 0.31 куб. Итого 3.92 куба сосны 1 сорта по цене 19.5 тыс./куб = 76.4 тыс. На пиломатериал.
Работа на стропилку 121 кв.м проекции по нашему прайсу — 84 тыс. (по скатам), плюс крепёж и обработка антисептиком — ещё 18 тыс. Итого стропилка под ключ 178 тыс. Руб., срок — 4 рабочих дня бригадой из 3 человек.
Когда нужны прогоны: пролёты больше 9 метров
Если дом длиннее 9 метров (по длине, не по скатам) — возникает вопрос продольных прогонов. Стандартный мауэрлат и коньковый прогон работают на коротких пролётах. На длинных — провисают по центру, передают деформацию на стропила, появляется «волна» по коньку.
- Дом до 9 м длины. Прогоны не нужны. Достаточно опор по фронтонам и одной центральной стойки на коньковом прогоне.
- Дом 9–12 м. Нужен один поперечный прогон по центру — балка 100×200 или 150×200, опирается на центральную несущую стену. Стойки от этого прогона до конькового — дополнительная опора коньку.
- Дом 12–15 м. Два поперечных прогона на 1/3 и 2/3 длины + двойной коньковый прогон. Часто требуются стойки по центру каждого прогона до потолочной балки.
- Дом 15–18 м. Уже инженерная задача с многоопорными конструкциями. Часто используют LVL-балки или клееный брус — они выдерживают большие пролёты с меньшим сечением.
- Дом >18 м. На частных коттеджах редкость. Если такой — деревянная стропилка уже не вытянет, нужна стальная (двутавровые балки) или комбинированная (металлокаркас + деревянная обрешётка).
Все наши проекты двускатных крыш — в разделе наши работы. Для предварительной сметы по вашему пролёту и площади используйте калькулятор, актуальные цены на стропильные работы — в прайс-листе. Если не уверены в выборе типа стропильной системы — сначала почитайте статью про сравнение двускатной и вальмовой: она поможет понять, нужен ли вам инженерный расчёт или хватит табличных значений.
Часто задаваемые вопросы
Ответы на популярные вопросы по теме статьи. Если вашего вопроса нет в списке — напишите в Telegram, отвечаем в течение 30 минут.
Можно ли рассчитать стропилку самому?
Для типовой двускатной крыши с пролётом до 8 м и стандартным покрытием — да, по таблицам в этой статье. Для сложной геометрии (вальмовая, мансардная), длинных пролётов (8+ м), тяжёлой кровли (натуральная керамика, сланец) или экстремальных регионов — нужен инженерный расчёт. Это 25–60 тыс. Руб., но часто окупается экономией на пиломатериале.
Какое дерево лучше для стропил?
Сосна второго сорта, сухая (влажность 18–20 %). Это оптимум по «цена/прочность». Ель — дешевле, но на 15 % слабее, для ответственных узлов хуже. Лиственница — в 2–3 раза дороже, прочнее на 25 %, устойчива к грибку. Применяется для бань и карнизов. LVL и клееный брус — для пролётов больше 8 м или больших нагрузок.
Как защитить стропилку от гниения и жуков?
4 элемента: антисептик-пропитка проникающего типа в 2 слоя (защита 5–8 лет), огнезащита (часто совмещена с антисептиком), гидроизоляция стыка мауэрлата с каменной стеной (2 слоя рубероида), вентиляция подкровельного пространства (контробрешётка + аэроэлемент конька + софиты). При всех 4 элементах стропилка живёт 50+ лет.
Какое сечение стропил для пролёта 6 м?
Для двускатной крыши, шаг 600 мм, угол 30°, снеговая зона III (МО), стандартная кровля — 75×250 или 100×250 мм с промежуточным прогоном и подкосами. Без прогона — нужно 100×300 или LVL-балка. Для шага 800 мм сечение умножайте на 1.15, для 1200 мм — на 1.5.
Можно ли использовать металлический профиль вместо дерева?
Да, ЛСТК (лёгкие стальные тонкостенные конструкции) или швеллеры применяются при пролётах больше 10 м или в промышленном строительстве. В частном секторе редко: дороже в 2–3 раза, нужна теплоизоляция (металл — холодный мостик), сложный монтаж со сваркой, требует защиты от коррозии. Для дачи или коттеджа — почти всегда дерево. Примеры стропильных систем разных конфигураций — в нашем портфолио проектов.
Какой шаг стропил выбрать?
Подгоняйте под ширину плит утеплителя (600 или 1200 мм минус толщина доски = 580 или 1180 мм). Для лёгкой кровли (металл, мягкая) и пролётов до 3 м — до 1200 мм. Для средних кровель и пролётов 3–5 м — 800–1000 мм. Для тяжёлой кровли (натуральная керамика) или длинных пролётов — 600–800 мм.
Сколько стоит стропильная система для дома 100 кв.м?
Для двускатной крыши 100 кв.м проекции (116 кв.м по скату при 30°): пиломатериал 75–95 тыс. + крепёж 8–12 + антисептик 8 + работа 75–95 = 166–210 тыс. Руб. На вальмовой добавьте +25 % за накосные стропила. На мансардной с ломаной геометрией — +35 %.
Что важнее — сечение или шаг стропил?
Они взаимосвязаны: можно сделать стропилы меньшим сечением но чаще, или большим сечением но реже. Оптимум — подобрать пару под ширину плит утеплителя. Например 50×200 с шагом 580 мм лучше чем 75×200 с шагом 1180 мм для жилой мансарды (плита идеально встаёт враспор, нет щелей).
Поможем рассчитать стропильную систему
Замерщик приедет бесплатно, обмерит дом, посчитает нагрузки по вашему региону, подберёт сечение под выбранную кровлю. Готовый расчёт с объёмом пиломатериала — через 2–3 дня.
